產品描述
WSD7140S是一款雙通道高邊驅動器，適用于各種負載應用，具有電流檢測模擬反饋功能。
WSD7140S集成了先進的保護功能，如負載電流限制、通過功率限制進行過載主動管理以及過溫關斷。
一個專用的多功能復用模擬輸出引腳提供了復雜的診斷功能，包括高精度的比例負載電流檢測、以及過載、對地短路、對 VCC 短路和關斷狀態(tài)開路的檢測。
一個檢測使能引腳允許在模塊低功耗模式下禁用關斷狀態(tài)診斷，并且在類似器件之間共享外部檢測電阻。

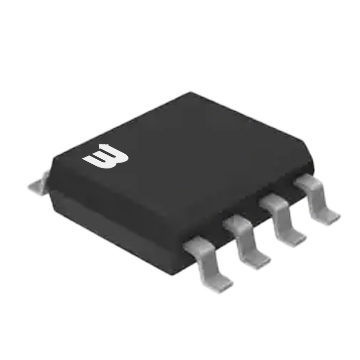

WSD7140S采用 ESOP-8L 封裝。
主要特點
?工作電壓范圍：4.5V至35V
雙通道控制保護
負載電流限制
輸出短路保護
待機電流 <1.0μA
導通電阻（典型值）=140mΩ
熱關斷指示
關斷狀態(tài)開路負載檢測
過壓鉗位
欠壓保護
采用高精度比例電流鏡的負載電流多路復用模擬反饋
符合RoHS標準且無鉛
規(guī)格書
| 文檔名稱 | 文檔描述 | 下載 |
|---|---|---|
| WSD7140S | 703.8KB |
